型材通过式抛丸机特点：
1、综合消化吸收瑞士GF.DISA设计技术
，从而使本机具有设计先进、结构合理、运行可靠、生产效率高的特点
。
2、抛射原理图、抛丸整机的全套图纸完全接纳盘算机设计绘制
。
3、接纳大抛丸量、大功率、高抛射速度的直联离心抛丸器
。抛丸器的安排经过盘算机三维动态模拟
，处理工件的所有截面都能获得弹丸的直射
。
4、清理室内接纳的铬合金铸铁进行防护
，特制螺母牢固
，接纳止口衔接
，积木式结构装置
，更换简单便当
，使用寿命较长
。
5、疏散器接纳满幕帘式疏散器
，疏散效果好
。丸、渣、粉尘疏散效率抵达99％
。
螺旋输送接纳先进的三级密封防护方法
，密封效果良好
。
6、接纳由滤筒除尘器组成的除尘系统
，室内15Mg/m3,室外排放65Mg/m3,
，环保指标高于国家排放标准
。
7、整机组装式结构
，外形美观
，防锈漆与面漆双层喷涂
，抵达防锈、外貌美化的目的
。
型材通过式抛丸机事情原理
由输送辊道送至关闭的抛丸清理室
，
，利用抛丸器高速旋转的叶轮用钢砂（弹丸）加速抛射至工件外貌
，对工件外貌进行攻击、刮削以清除工件外貌的铁锈和污物
，然后利用横扫、滚刷、收丸螺旋和高压吹管将工件外貌的积丸和浮尘吹扫洁净
，（此为钢结构型材抛丸清理机
，只有处理钢板才用到横扫、滚刷、收丸和高压吹管
，虽然钢结构抛丸机有的也用的高压吹管吹工件外貌的积丸但效果不睬想
，客户用了不长时间就自行拆除了）由送出辊道送出
，从而使钢材抵达除锈、防锈的目的

抛丸清理机：

（1） 结构

本清理室由主副清理室组成
，它们为大容腔式结构
，室体上部为箱形
，下部为锥形
，清理作业在密封的容腔内进行
，具体有前、后副室体、主室体、橡胶帘、抛丸室护板、抛丸器等组成
。

A、   主室体上下、前后共装置了1-10个抛丸器(差别机械
，抛丸器数量就差别)
，空间结构经过测试和实际验证
，可以对工件实现*（此字广告法禁止泛起）佳清理
。

B、   清理室为多室组合体
，前后都为密封室体

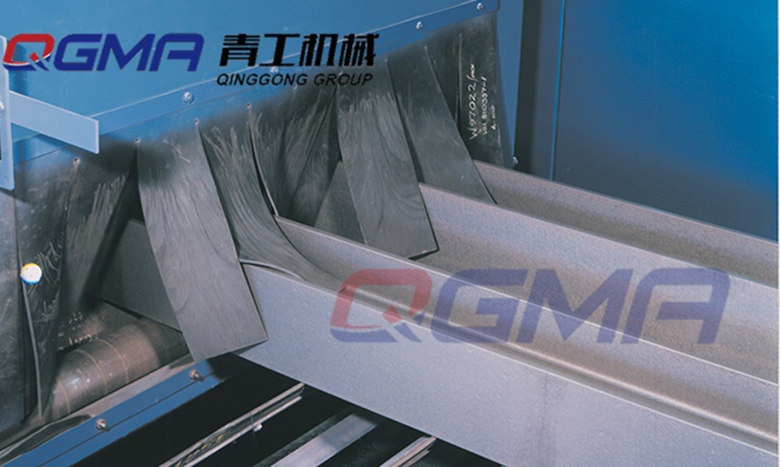

，并内设多层橡胶帘屏蔽以防弹丸外飞
，同时室内有一定的负压避免灰尘外逸
。

C、   主室体内设有耐磨护板
，�；な姨灞诎迕馐苣ニ�
，延长室体使用寿命数十倍以上
，同时可以利用弹丸的反射功效
，继续有效地攻击工件外貌
，提高清理质量与清理效率
。在锥形集丸斗上两边装有网格、踏板
，以阻隔杂物
，�；ぢ菪渌突�
，便于维修人员行走
。

D、   抛丸室体内耐磨护板的紧固螺栓接纳特制的耐磨螺母连接
，�；ぢ菟ㄍ凡坎皇芩鸹�
，使拆装更换护板更为便当
。

3.抛丸器

 本公司生产制造的抛丸器成为目今海内*（此字广告法禁止泛起）高效高水平抛丸器
。主要由转动机构、叶轮、罩壳、定向套、分丸轮、耐磨护板等组成
，该抛丸器具有以下优点：

（1）  抛射速度高
，弹丸抛射速度可达70-75m/s
。

（2）  清理效率提高30％
。

（3）  噪声降低8-10dB
。

（4）  耐磨件使用寿命长
。

（5）  更换叶片简单便当
。

4.提升机

 提升机是在接纳瑞士GF公司技术的基础上加以适当革新而成
。主要由上、下部传动
，筒体、皮带、料斗等组成
。

（1）提升机罩壳折弯成型
。

（2）提升机上下带轮接纳筋板、轮板与轮毂组焊成多边形结构式带轮
，以增强摩擦力
，制止打滑现象
，延长了皮带的使用寿命
。同时上下带轮接纳带方座外球面轴承
，受到攻击振动时可自动调解
，且密封性能良好
。

（3）调解提升机上壳两侧螺栓
，发动拉板上下移动便可坚持提升机皮带的松紧度
。

（4）翻开提升机中壳上的盖板壳维修更换料斗和搭接皮带
。

（5）翻开提升机下壳上的盖板可排除底部弹丸的阻塞
。

5.疏散器

 疏散器也是在接纳瑞士GF公司技术的基础上加以适当革新而成
。主要由减速机、螺旋输送器、疏散装置等组成
。具有三级疏散功效（纯净丸、混淆丸尘砂混淆物）的帘幕式结构组成
。丸砂混淆物由提升机送至疏散器上部的螺旋筛
，筛内有内外螺旋
，内螺旋将杂物筛分排出
，外螺旋将丸尘混淆物均匀布料
，通过缝口形成一道帘幕
，使气流在笔直于帘幕流动偏向穿过帘幕
，以对丸尘进行冲洗
。弹丸、废物和混淆物按其比重差别
，划分落入差别的通道
，纯净及格弹丸进入料斗
，供抛丸器使用
。未疏散好的混淆丸流入提升机内重新疏散
，细粉尘被吸入除尘系统
，净化处理后的纯净空气排放到大气中
，颗粒状灰尘被捕获收集
。适当调理各调理板的漏洞可控制帘幕均匀布料厚度
，可获得*（此字广告法禁止泛起）佳疏散效果
。

 天职离器疏散效果好
，疏散后纯净及格弹丸中的含砂量≤1％
，废物中的及格弹丸量≤1％
。

6.螺旋输送器

 （1）螺旋片接纳16Mn钢板制成
，从而提高其使用寿命
。

 （2）螺旋输送器上设有维修用盖板
。

 （3）接纳带方座外球面轴承
，受到攻击振动时可自动调解
，密封性能好
。

7.输丸管道

 本机输丸管道具有双重控丸功效
，每一管道上方均设一闸板
，划分切断来自疏散器的弹丸
，便于维修各自的抛丸器
，调解闸板开启巨细
，可以调理弹丸流量
，满足各抛丸器事情需要
。
