活塞抛丸机

简介

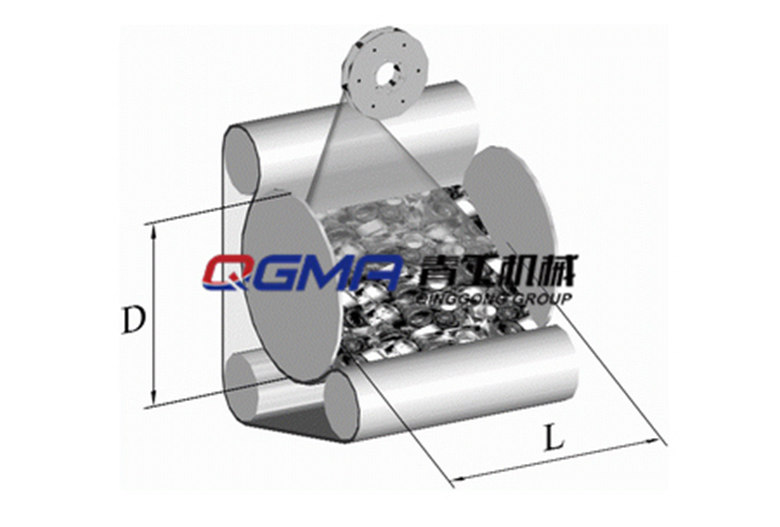

尊龙凯时机械活塞抛丸机 ,活塞履带式抛丸机用橡胶履带形成的凹腔作为工件承载体 。事情时 ,履带转动 ,发动凹腔内的工件翻腾 ,因此零件的内外外貌均能获得较好的清理效果 。该种机型分为手动和自动装卸料方法 ,最适合于大批量小型零件的抛丸清理 。由于接纳橡胶履带 ,减轻了工件与履带的撞击和划痕 ,并且占地面积小 ,操作极为便当 ,从而为众多厂家接纳 。 应用规模 小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和外貌强化 ,特别适用于不怕碰撞的零件的清理及强化 。 突出优势 ·接纳耐磨橡胶履带+锰钢护板; ·接纳环保的滤筒除尘系统; ·接纳...

尊龙凯时机械活塞抛丸机 ,活塞履带式抛丸机用橡胶履带形成的凹腔作为工件承载体 。事情时 ,履带转动 ,发动凹腔内的工件翻腾 ,因此零件的内外外貌均能获得较好的清理效果 。该种机型分为手动和自动装卸料方法 ,最适合于大批量小型零件的抛丸清理 。由于接纳橡胶履带 ,减轻了工件与履带的撞击和划痕 ,并且占地面积小 ,操作极为便当 ,从而为众多厂家接纳 。

应用规模

小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和外貌强化 ,特别适用于不怕碰撞的零件的清理及强化 。

突出优势

· 接纳耐磨橡胶履带+锰钢护板;

· 接纳环保的滤筒除尘系统;

· 接纳碎丸料风选疏散系统;

· 接纳高性能抛丸器:高清洁性能 ,低磨料损耗;

· 接纳钢丸流量自动控制系统;

· 可选自动上料+自动下料机构;

· 风选分选系统;

履带式抛丸机是高强度耐磨橡履带或锰钢履带装载工件 。它利用高速回转的叶轮 ,将弹丸抛向室体内的工件上 ,抵达清理的目的 。它适适用于小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和外貌强化 ,特别适用于不怕碰撞的零件的清理及强化 。履带式抛丸机用橡胶履带形成的凹腔作为工件承载体 。事情时 ,履带转动 ,发动凹腔内的工件翻腾 ,因此零件的内外外貌均能获得较好的清理效果 。该种机型分为手动和自动装卸料方法 ,最适合于大批量小型零件的抛丸清理 。由于接纳橡胶履带 ,减轻了工件与履带的撞击和划痕 ,并且占地面积小 ,操作极为便当 ,从而为众多厂家接纳 。目前该机型有Q326 ,Q3210等 。

1抛丸器

☆高性能抛丸器:高清洁性能 ,低磨料损耗

☆优点:抛丸器壳体内衬有弧形多层迷宫式密封护板 ,热区厚度抵达70mm ,密封效果极佳 ,抛射出的弹丸漫衍均匀 ,扩大了弹丸漫衍区 。并内部带有磨料运动轨迹调理设计 ,提高抛丸效率 ,减少自磨损;

☆效能:海内其他厂家的抛丸器为平腔式分丸结构在弹丸进入时 ,会形成涡流 ,约20%的弹丸不会被射出 ,利用率仅为80% 。我公司KT系列抛丸器特有的涡轮式分丸结构 ,使弹丸进入抛丸器内进入分丸轮不会形成涡流 ,弹丸利用率提高至99% 。提高效率30% 。

☆电机       :海内知名品牌或西门子(可� 。�

☆质料        :叶轮接纳40CrMnMo质料渗碳淬火 ,叶片及防护板选用高铬特种耐磨铸铁制成 ,热处理后外貌硬度HRC60-65 ,有高效的耐磨性及使用寿命;所有高速旋转的叶片通过天平秤重配对 ,包管叶片之间重量差小于3克 ,以包管平衡 。

2流量阀

1. 半自动流量控制系统 ,用于控制进入抛丸器的丸料流量 ,通过手动调理钢丸流量

2. 全密封的结构设计 ,带可锁定的检查开口 ,配有二个轴承 。

3. 每个流量阀门上端 ,各装有一个手动截止阀 ,如果需要维修流量阀时 ,可以关闭 ,用以关闭从料仓流下的丸料 ,便当维护 。

3抛丸室体

☆抛射原理:抛丸室体及抛丸器均通过3D及动态仿真设计 ,抛丸器抛射偏向与钢材(工件)行进偏向成合适角度 ,以爆发最佳攻击效果 ,并避免弹丸空抛 ,影响清理效果 ,做大限度发挥设备效能 。

☆清理室主抛射区接纳360°高强度锰钢护板防护 ,此护板具有很高的攻击韧性及较高的使用寿命(正常使用10年) ,能充分利用弹丸的反射动能 ,继续有效地击打被清理工件外貌 ,利于提高清理质量及清理效率 。

☆高密封性:顶部上的吊钩轨道处装有三层密封板 ,包管吊钩运转顺畅的同时可避免磨料溢出 ,包管宁静、降低噪音

4自动下料系统

1. 一套自动下料机构 ,抛丸室内抛好的工件从抛丸室反转出来 ,落入自动下料机构上 ,再由振动装置将零件输送至收料框内 。

2. 下料机构上装置有防摔减振橡胶垫 ,可有效避免零件与减震板之间的相互撞击 ,起到很好的防护作用 。

6电控箱

1. 接纳西门子PLC和触摸屏(可� 。�

2. 接纳台达或者欧姆龙变频器

3. 接纳正泰或者施耐德品牌低压电气元件

4. 接纳抛丸时间控制器

5. 接纳亚德客气动元件

6. 接纳流量检测电流表
